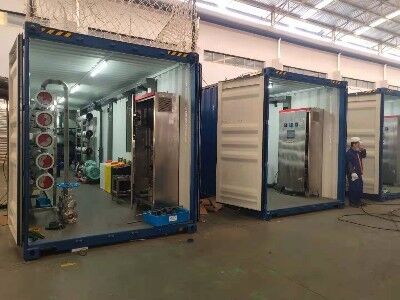

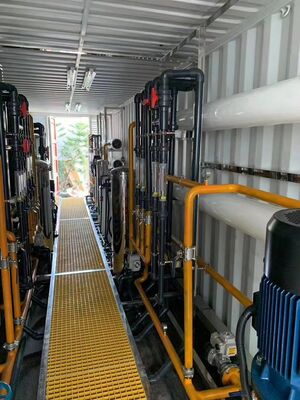

Sistema RO de agua salobre en contenedores de alta eficiencia de 500 m3/día con dispositivo de recuperación de energía en un contenedor ISO de 40 pies
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | Fenigal/OEM |
| Certificación: | CE/ISO 9001/CSC Container |
| Número de modelo: | FRO-CERD-500 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Contenedor ISO autónomo de 40 pies |
| Tiempo de entrega: | 45 a 60 días |
| Condiciones de pago: | T/T, L/C, Unión Occidental |
| Capacidad de la fuente: | 10 juegos por mes |
|
Información detallada |
|||
| Tasa de flujo de penetración: | 500 m³/día (20,8 m³/h, 132.000 GPD) | Tasa de recuperación nominal: | 75% Estándar / 80% con Recirculación |
|---|---|---|---|
| Consumo de energía específico: | < 1,5 kWh/m³ (con ERD) / 2,8 kWh/m³ (sin ERD) | Gama TDS de agua de alimentación: | 500 - 5000 ppm |
| Rango de presión de funcionamiento: | 12~18 barras | Eficiencia de recuperación de energía: | ≥ 96% (Tipo Intercambiador de Presión PX) |
| Resaltar: | Recuperación de energía en contenedores BWRO,Sistema RO de contenedores de alta eficiencia,Instalación de desalinización ERD de baja energía |
||
Descripción de producto
Energía baja en contenedores del sistema del RO del agua salobre de la recuperación de energía de la eficacia alta los 500m³/Day los 40ft ISO ERD
El sistema de ósmosis inversa de agua salobre en contenedores FRO-CERD-500 representa un cambio de paradigma en el tratamiento de agua móvil con eficiencia energética. Ubicada dentro de un contenedor ISO High Cube estándar de 40 pies, esta planta desalinizadora totalmente integrada de 500 m³/día (132 000 GPD) incorpora tecnología avanzada de dispositivo de recuperación de energía (ERD) que reduce el consumo de energía específico a menos de 1,5 kWh/m³, posicionándola entre los sistemas BWRO en contenedores eléctricamente más eficientes disponibles en el mercado global. El tren de tratamiento completo, que incluye filtración multimedia, decloración con carbón activado, dosificación antiincrustante, filtración con cartucho de 5 micras, RO de una sola etapa con recuperación de energía, sistema CIP y dosificación de químicos postratamiento, está preensamblado y probado en fábrica, lo que permite la puesta en servicio dentro de las 48 horas posteriores a la entrega en el sitio para implementaciones de suministro de agua permanentes, temporales o de emergencia.
Características clave
- Integración avanzada de recuperación de energía:Equipado con un conjunto de intercambiadores de presión PX o una unidad ERD de turbocompresor que captura y transfiere hasta el 98 % de la energía hidráulica del flujo de concentrado de regreso a la alimentación de la membrana, lo que reduce el trabajo de la bomba de alta presión entre un 40 y un 50 % y ofrece un consumo de energía específico de referencia de menos de 1,5 kWh por metro cúbico de permeado producido.
- 48 membranas RO premium de baja energía:Configurado en una matriz optimizada de múltiples etapas con elementos DOW Filmtec BW30-8040 o Hydranautics ESPA2-LD que suman un total de 1.958 m² de área de membrana activa, logrando un rechazo de sal nominal del 99,2% o superior.
- Sistema de bomba VFD Grundfos serie BM:La bomba centrífuga multietapa de alta presión con variador de frecuencia integrado proporciona un control de flujo preciso, capacidad de arranque suave y optimización automática de la presión.
- Control de clima de zona dual:El sistema HVAC industrial de 24,000 BTU con regulación automática de temperatura y humedad mantiene un ambiente interior óptimo del contenedor en condiciones ambientales externas de -15 °C a +55 °C.
- PLC con SCADA Remoto:El controlador S7-1200 junto con una HMI de 10 pulgadas y un enrutador industrial 4G proporcionan una interfaz de operador local y acceso remoto seguro basado en VPN para monitoreo mundial.
- Infraestructura de Seguridad Integral:Botones de parada de emergencia, detección de gas combustible, extintores, estación de lavado de ojos de emergencia, pisos antideslizantes y áreas de contención de químicos delimitadas.
- Sistema CIP integrado:El circuito de limpieza in situ dedicado con bombas dosificadoras de productos químicos y control de secuencia automatizado permite la limpieza de la membrana sin desmontaje, lo que admite protocolos de limpieza de pH alto y bajo.
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | FRO-CERD-500 |
| Tasa de flujo de permeado | 500 m³/día (20,8 m³/h, 132.000 GPD) |
| Tasa de recuperación nominal | 75% Estándar / 80% con Recirculación |
| Consumo de energía específico | < 1,5 kWh/m³ (con ERD) / 2,8 kWh/m³ (sin ERD) |
| Gama TDS de agua de alimentación | 500 - 5000 ppm |
| Rechazo nominal de sal | ≥ 99,2% |
| Matriz de membrana | 48*8040 Elementos (DOW BW30 / Hidranáutica ESPA2-LD) |
| Rango de presión de funcionamiento | 12~18 barras |
| Eficiencia de recuperación de energía | ≥ 96% (Tipo Intercambiador de Presión PX) |
| Tipo de contenedor | Cubo alto de 40 pies con certificación ISO y CSC |
| Dimensiones internas del contenedor | 12.032 * 2.352 * 2.698 milímetros |
| Peso operativo | Aprox. 18.500 kilogramos |
| Requisito de energía | 380~480V, trifásico, 50/60Hz; Nominal 110 kW / Modo ERD 75 kW |
| Rango de temperatura ambiente | -15 °C a +55 °C (estándar) / Kit ártico opcional: -40 °C a +50 °C |
| Temperatura del agua de alimentación | 5~40°C |
| Sistemas de dosificación de químicos | Antiincrustante, NaHSO₃ (descloración), NaOH (ajuste de pH), NaOCl (poscloración) |

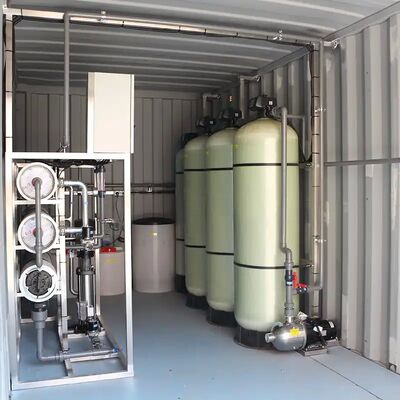

| Etapas previas al tratamiento | Filtro multimedia + Filtro de carbón activado + Antiincrustante + Filtro de cartucho de 5 µm |
Aplicaciones
El FRO-CERD-500 está diseñado para aplicaciones donde los costos de energía constituyen una parte importante de los gastos totales de producción de agua. Los escenarios de implementación principales incluyen la producción de agua potable municipal para pueblos y ciudades con poblaciones de hasta 20.000 habitantes, el suministro de agua potable a campamentos mineros donde los costos de la energía generada por diesel hacen que la eficiencia energética sea crítica, la producción de agua para procesos industriales para instalaciones de fabricación de alimentos y bebidas, la desalinización de agua para riego agrícola en regiones costeras áridas y las operaciones de emergencia para aliviar la sequía donde el despliegue rápido y los bajos costos operativos son igualmente esenciales. La tecnología ERD hace que este sistema sea particularmente atractivo desde el punto de vista económico en regiones con tarifas eléctricas superiores a 0,10 dólares/kWh o para instalaciones que funcionan de forma continua donde el período de recuperación de la inversión en ERD suele ser inferior a 18 meses.
Embalaje y garantía de calidad
Cada sistema FRO-CERD-500 se somete a un protocolo integral de prueba de aceptación en fábrica que incluye operación húmeda continua durante 72 horas con agua salobre sintética, calibración completa de la instrumentación, verificación del rendimiento del ERD en múltiples puntos de ajuste de la tasa de recuperación, validación de la secuencia lógica del PLC e inspección de la integridad estructural del contenedor según los requisitos de certificación CSC. El contenedor es su propio paquete de envío, lo que elimina la necesidad de embalajes adicionales y reduce la complejidad logística. La documentación entregable incluye placa de aprobación de seguridad CSC, diagrama eléctrico unifilar, dibujos de P&ID, manuales de operación y mantenimiento de equipos, lista de repuestos con niveles de existencias recomendados y una lista de verificación de puesta en servicio previamente completada.
